Renga + 1С: интеграция BIM-модели со строительной ERP, сметой и управлением проектом

Как связать Renga Professional и 1С так, чтобы информационная модель здания перестала быть отдельным проектным файлом и стала источником данных для смет, закупок, планирования, строительства и управленческого учета.

Для строительной компании Renga и 1С решают разные задачи. Renga отвечает за создание цифровой информационной модели здания, а 1С — за экономику, договоры, ресурсы, сметы, планирование и учет. Проблема возникает в момент, когда данные из BIM-модели приходится вручную переносить в ERP, Excel или сметную систему.

Интеграция Renga + 1С позволяет построить единый цифровой контур: данные об элементах информационной модели используются в сметах, планировании, управлении строительством и последующем контроле фактических затрат. При этом сценарий интеграции зависит от конкретной конфигурации 1С и от того, насколько глубоко компания хочет связать BIM и управленческий контур.

Главная идея: BIM-модель не должна оставаться только инструментом проектировщика. Ее данные могут становиться частью управленческого процесса — от объемов и материалов до стоимости, графика работ и план-факта.

Что дает интеграция Renga и 1С

В типовом проекте интеграции необходимо связать три уровня данных: информационную модель, сметно-плановый контур и учетную систему.

Renga Professional

Источник информации о цифровой модели: элементы здания, параметры, материалы, типы, свойства и геометрические характеристики.

1С:Смета ТИМ КОРП

Контур обработки данных информационной модели, назначения видов работ, расценок, формирования ведомостей и сметной документации.

1С:ERP Управление строительной организацией

Управленческий контур: договоры, закупки, ресурсы, планирование, строительные работы, затраты и план-фактный анализ.

Renga + 1С: какие данные можно передавать

Состав обмена определяется бизнес-процессом. На практике наиболее ценными являются не просто файлы модели, а структурированные данные, которые можно сопоставить с нормативно-справочной информацией 1С.

  • элементы цифровой информационной модели;
  • категории и типы элементов;
  • свойства и значения параметров;
  • материалы и характеристики;
  • количественные показатели и объемы;
  • классификаторы элементов и видов работ;
  • сметные свойства;
  • связи элементов модели с номенклатурой;
  • данные для ведомостей объемов работ;
  • данные для последующего планирования и контроля выполнения работ.

Ключевой момент — сопоставление BIM-объекта с сущностью учетной системы. Например, элемент модели должен быть связан не просто со строкой Excel, а с конкретной номенклатурой, видом работ, материалом, ресурсом или другим объектом НСИ 1С.

Как выглядит архитектура Renga + 1С

Архитектура может быть простой, если компания использует штатные механизмы, либо расширенной — с отдельным интеграционным сервисом. Выбор зависит от количества систем, частоты обмена и требований к контролю данных.

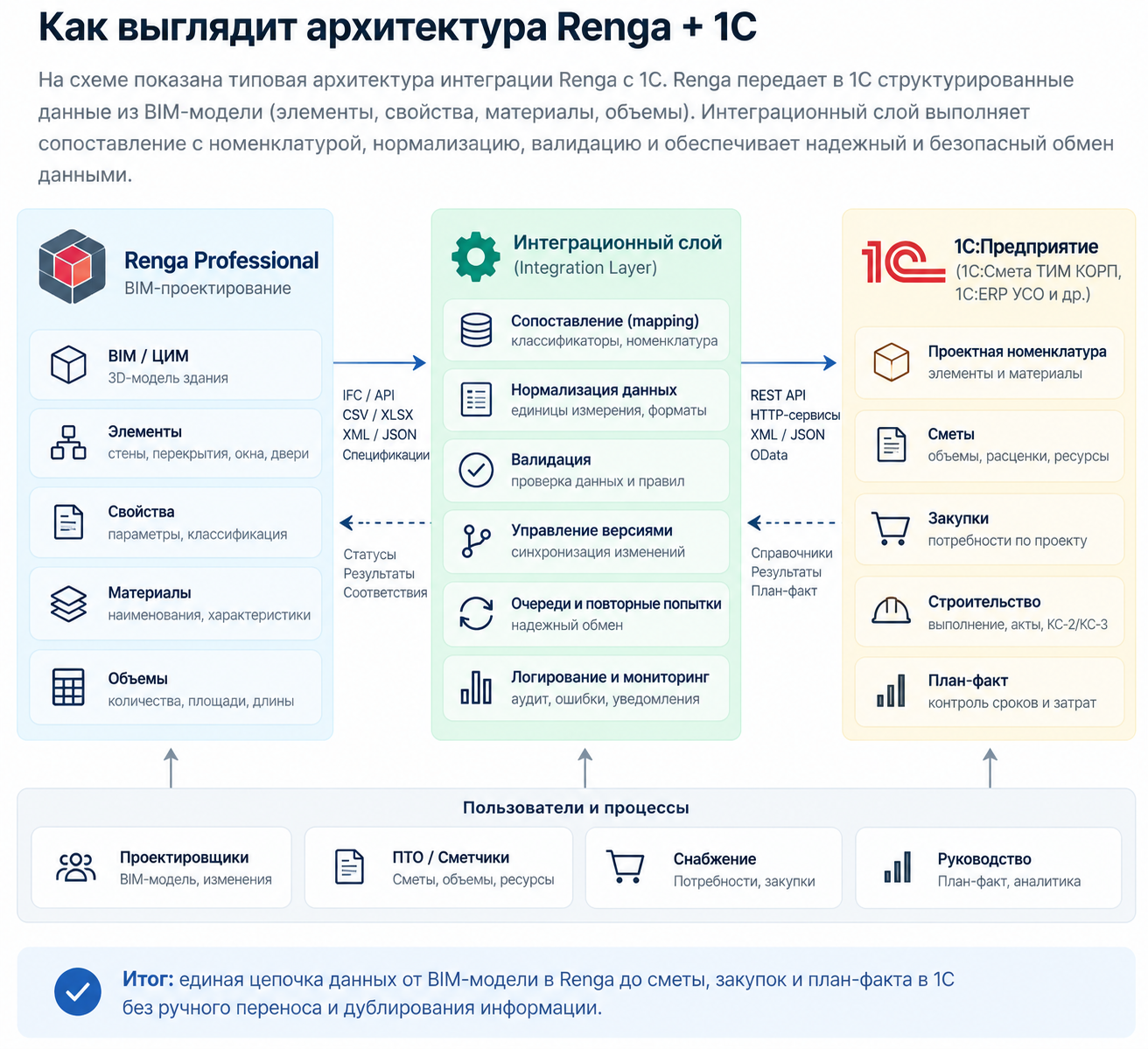

Архитектура интеграции Renga и 1С
Рис. 1. Типовая архитектура интеграции Renga с 1С

Важное преимущество промежуточного интеграционного слоя — возможность не связывать каждую систему с каждой напрямую. Это особенно актуально, если кроме Renga и 1С в контуре уже присутствуют СОД, документооборот, CRM, ЭДО, системы закупок или производственные решения.

Есть ли готовая интеграция Renga и 1С

Да. Экосистема Renga и 1С уже предусматривает сценарии взаимодействия. В частности, 1С указывает интеграцию Renga с решениями для строительного управления, а «1С:Смета ТИМ КОРП» умеет получать проектную информацию из информационных моделей Renga Professional.

Для «1С:Смета ТИМ КОРП» предусмотрена возможность прямой передачи данных информационной модели Renga. В систему могут поступать элементы, свойства, значения свойств, материалы, типы и стили.

Поэтому не каждый проект требует разработки отдельного API-интегратора. Если типовой функциональности достаточно для конкретного процесса, разумнее использовать штатный механизм и не усложнять архитектуру.

Renga + 1С:Смета ТИМ КОРП

Один из наиболее естественных сценариев — связка Renga с «1С:Смета ТИМ КОРП». Система предназначена для работы с проектной информацией из BIM-моделей, включая Renga, и позволяет использовать данные модели при подготовке сметной документации.

Это меняет сам процесс подготовки сметы. Вместо ручного переноса большого количества параметров из проектной документации сметчик работает с данными цифровой модели, проверяет входную информацию, назначает виды работ и расценки.

В актуальной функциональности «1С:Смета ТИМ КОРП» также предусмотрены сравнение версий информационных моделей, классификаторы, параметризация свойств, возврат рассчитанной сметной стоимости в информационную модель и другие функции 5D-процесса.

Renga + 1С:ERP Управление строительной организацией

Следующий уровень — связать BIM не только со сметой, но и с управлением строительством. В этом сценарии данные модели становятся частью процессов планирования, управления ресурсами, договоров, закупок и контроля исполнения.

1С прямо описывает использование данных Renga в связке с «1С:ERP Управление строительной организацией 2». Отдельно демонстрируются сценарии интеграции структуры проекта строительства с учетными данными и визуализации учетных данных ERP в цифровой информационной модели.

Особенно интересен сценарий, при котором модель становится не конечным результатом проектирования, а источником структуры будущих строительных работ. Тогда изменения в проекте можно сопоставлять с планом, ресурсами и стоимостью.

Renga + 1С: планирование строительных работ

BIM-модель содержит структуру объекта, но сама по себе она не является полноценным графиком производства работ. Для управления строительством необходимо дополнительно определить зависимости, сроки, ресурсы, исполнителей и экономические показатели.

Поэтому правильная архитектура выглядит так:

  1. модель здания создается и актуализируется в Renga;
  2. из модели извлекаются необходимые элементы и свойства;
  3. элементы сопоставляются с классификаторами и видами работ;
  4. формируются объемы и сметные показатели;
  5. данные передаются в контур планирования 1С;
  6. на их основе формируется сценарий выполнения строительных работ;
  7. фактическое выполнение сравнивается с планом.

Такой подход позволяет перейти от «3D-картинки» к управляемой цифровой модели строительного объекта.

Renga + 1С: что делать с номенклатурой

Именно НСИ чаще всего становится главным техническим вопросом интеграции. В BIM-модели и ERP одинаковый материал может называться по-разному. Кроме того, один BIM-тип может соответствовать нескольким учетным позициям в зависимости от условий закупки, единицы измерения или технологии выполнения.

Поэтому между системами нужен слой сопоставления:

Архитектура интеграции Renga и 1С
Рис. 2. Слой сопоставления

При масштабировании проекта таблицу соответствий лучше не зашивать в код. Она должна быть управляемым справочником с версионностью, правами доступа и журналом изменений.

Почему Excel между Renga и 1С — не лучшая архитектура

Excel может быть полезен как временный инструмент или формат миграции, но при постоянном обмене он быстро становится источником ошибок.

  • нет надежной идентификации объектов модели;
  • сложно контролировать версии;
  • ручное редактирование разрушает трассируемость данных;
  • сложно определить, кто и когда изменил значение;
  • повторная загрузка может создать дубли;
  • ошибки становятся заметны только после загрузки в учетную систему.

Поэтому для регулярного процесса лучше строить автоматизированный обмен, где каждая операция имеет идентификатор, статус, журнал и понятный результат.

Когда нужен отдельный Integration Service

Если компания работает только с Renga и «1С:Смета ТИМ КОРП» и штатного механизма достаточно, отдельный сервис может быть избыточен.

Но архитектура меняется, когда в контуре появляются дополнительные системы:

  • 1С:ERP;
  • 1С:Смета ТИМ КОРП;
  • Renga;
  • СОД / CDE;
  • ЭДО;
  • CRM;
  • системы закупок;
  • MES или производственные системы;
  • корпоративное хранилище данных;
  • AI-сервисы аналитики.

В этом случае Integration Service позволяет централизовать правила обмена, не превращая 1С в единственную точку интеграционной логики.

Symfony как интеграционный слой между Renga и 1С

Symfony между BIM и учётным контуром. Renga / BIM-данные → Symfony Integration Service; Symfony Integration Service → 1С
Symfony между BIM и учётным контуром. Нажмите на схему, чтобы увеличить.

Для среднего и крупного проекта отдельный backend на Symfony может использоваться как orchestration layer. Но его задача — не заменить Renga или 1С, а обеспечить надежный обмен между системами.

Такой сервис может отвечать за:

  • прием данных из внешних систем;
  • REST API;
  • нормализацию данных;
  • mapping BIM-объектов и НСИ 1С;
  • очереди фоновой обработки;
  • retry после временных ошибок;
  • идемпотентность операций;
  • контроль версий моделей;
  • журнал интеграционных операций;
  • мониторинг ошибок;
  • уведомления ответственных сотрудников.

Важно: Symfony нужен не потому, что «так современнее». Он оправдан тогда, когда интеграционная логика становится самостоятельной подсистемой и должна обслуживать несколько источников и получателей данных.

API Renga и интеграция с внешними системами

Renga предоставляет API для расширения функциональности и интеграции стороннего программного обеспечения. API позволяет работать с проектными файлами, выбирать объекты модели, получать параметры, материалы и расчетные характеристики.

Это дает возможность строить специализированные интеграционные сценарии, когда стандартного обмена недостаточно. Например, можно извлекать определенный набор параметров модели, преобразовывать его в корпоративную структуру данных и передавать в промежуточный сервис.

Надежность интеграции: retry, idempotency и audit

При обмене BIM и ERP нельзя ограничиваться принципом «если API ответил 200, значит все хорошо». В реальной системе нужно понимать, какая модель загружена, какая версия обработана и какие объекты успешно сопоставлены.

Минимальный технический набор:

  • Correlation ID — единый идентификатор операции;
  • Idempotency Key — защита от повторной загрузки;
  • Retry — повтор после временной ошибки;
  • Dead Letter Queue — отдельное хранение неразобранных ошибок;
  • Audit Log — история обмена;
  • Model Version — фиксация версии BIM-модели;
  • Mapping Version — версия правил сопоставления.

Сравнение вариантов интеграции Renga + 1С

Вариант Когда подходит Ограничения
Штатный обмен Один типовой процесс Меньше возможностей кастомизации
Файловый обмен Миграция и нерегулярные операции Версионность и контроль ошибок
Прямая интеграция Ограниченное число систем Связность компонентов
Integration Service Renga + несколько корпоративных систем Нужно сопровождать отдельный сервис

Типовые ошибки при интеграции Renga и 1С

Ошибка №1. Интегрировать файлы, а не бизнес-объекты

Сам факт передачи BIM-файла еще не означает интеграцию. Важно определить, какие бизнес-объекты появляются в 1С и как они связаны с элементами модели.

Ошибка №2. Не определить владельца НСИ

Если проектировщик отвечает за название элемента, а бухгалтерия — за номенклатуру, необходимо формально определить правила сопоставления. Иначе mapping быстро превращается в ручной Excel.

Ошибка №3. Не учитывать версии модели

BIM-модель изменяется. Поэтому система должна различать новую модель, новую версию и повторно загруженный файл.

Ошибка №4. Передавать в ERP слишком много данных

1С не должна превращаться в копию BIM-системы. В ERP нужно передавать только те сведения, которые нужны для управления, учета, планирования и анализа.

Ошибка №5. Сразу строить сложную шину интеграции

Для одного обмена полноценная ESB может быть избыточна. Архитектуру лучше развивать от реального бизнес-процесса, начиная с одного измеримого сценария.

Как внедрить Renga + 1С: пошаговый план

  1. Аудит. Определить конфигурации 1С, версии Renga, существующие обмены и бизнес-процессы.
  2. Выбор сценария. Определить, что именно должно передаваться: модель, элементы, объемы, сметные свойства, номенклатура или плановые показатели.
  3. Модель данных. Описать соответствия BIM-объектов, НСИ 1С, видов работ и ресурсов.
  4. Пилот. Выбрать один тип объекта и провести полный цикл от модели до результата в 1С.
  5. Автоматизация. Убрать ручные операции, добавить API, очереди, журнал и контроль ошибок.
  6. Масштабирование. Подключить новые разделы модели, проекты и корпоративные системы.

Что можно автоматизировать после базовой интеграции

После создания надежного обмена Renga + 1С можно переходить к более сложным сценариям цифрового строительства:

  • автоматическое формирование ведомостей объемов;
  • контроль изменений BIM-модели;
  • сопоставление модели с номенклатурой 1С;
  • расчет стоимости элементов;
  • передача данных в закупки;
  • планирование строительных работ;
  • контроль фактического выполнения;
  • план-фактный анализ затрат;
  • визуализация учетных данных непосредственно в BIM-контексте;
  • формирование аналитики по объектам строительства.

Renga + 1С + AI

Следующий уровень — аналитический слой поверх BIM и ERP. После того как проектные и учетные данные связаны между собой, AI можно использовать не для «рисования красивых отчетов», а для анализа конкретных отклонений.

Например, AI-аналитика может отвечать на вопросы:

  • какие позиции модели сильнее всего влияют на стоимость объекта;
  • какие изменения модели потенциально увеличили бюджет;
  • какие материалы имеют максимальное отклонение от плановой цены;
  • по каким видам работ образуется систематическое отставание;
  • какие объекты требуют внимания руководителя проекта;
  • где BIM-данные не соответствуют корпоративной НСИ.

Для кого актуальна интеграция Renga + 1С

Решение особенно интересно строительным и девелоперским компаниям, которые одновременно используют BIM и 1С и хотят сократить разрыв между проектированием и экономикой проекта.

  • генподрядчики;
  • девелоперы;
  • строительные холдинги;
  • проектные организации;
  • компании, выполняющие капитальный ремонт;
  • организации, управляющие недвижимостью;
  • предприятия с собственным строительным подразделением.

FAQ: Renga + 1С

Можно ли интегрировать Renga с 1С?

Да. Экосистема 1С предусматривает работу с данными моделей Renga, в том числе через «1С:Смета ТИМ КОРП» и решения для управления строительством.

Можно ли передавать модель Renga непосредственно в 1С?

Да. «1С:Смета ТИМ КОРП» поддерживает прямую передачу данных информационной модели Renga Professional.

Можно ли связать Renga с 1С:ERP?

Да. Существуют сценарии использования данных Renga совместно с «1С:ERP Управление строительной организацией 2», включая планирование и управление строительными процессами.

Нужен ли Symfony для интеграции Renga и 1С?

Не всегда. Если штатного обмена достаточно, отдельный backend не требуется. Symfony оправдан, когда появляется сложная бизнес-логика, несколько систем, централизованный mapping, очереди, аудит и необходимость независимо развивать интеграционный контур.

Можно ли использовать IFC?

Да. Помимо прямой работы с Renga, «1С:Смета ТИМ КОРП» поддерживает загрузку информационных моделей в формате IFC. Это удобно, когда в проекте участвуют разные BIM-инструменты.

Можно ли сравнивать версии BIM-модели?

Да. В актуальной функциональности «1С:Смета ТИМ КОРП» предусмотрено сравнение версий информационных моделей и анализ изменений.

Итог

Renga + 1С — это не просто обмен BIM-файлом с учетной системой. Правильно спроектированная интеграция связывает цифровую модель здания с реальными экономическими процессами компании.

Для простого сценария достаточно штатных возможностей Renga и решений 1С. Для более сложного контура — Renga, 1С:Смета ТИМ КОРП, 1С:ERP, СОД, ЭДО, закупки и аналитика — целесообразно выделить отдельный интеграционный слой.

Именно в этом случае BIM перестает быть изолированным инструментом проектировщика и становится частью единой цифровой системы управления строительным проектом: модель → объемы → смета → ресурсы → закупки → строительство → факт → аналитика.

По теме: если вы проектируете связанный контур, посмотрите EPLAN + 1С: интеграция электротехнических проектов и производства и Интеграция 1С с WMS: архитектура обмена складскими данными.

Что проверить на пилоте

Условия применимости. Геометрический объём элемента не равен закупочной потребности: есть коэффициенты расхода, отходы и правила комплектации. Сохраняйте GUID элемента и версию модели.

Проверочный сценарий. Измените материал элемента без изменения его геометрии. Обмен должен обновить соответствующую аналитику и сохранить происхождение расчётной потребности.

Как оценить результат. Сверяйте объёмы по виду работ и версии модели, отдельно от стоимости и закупки. Время подготовки ведомости считайте до проверки сметчиком или инженером.
